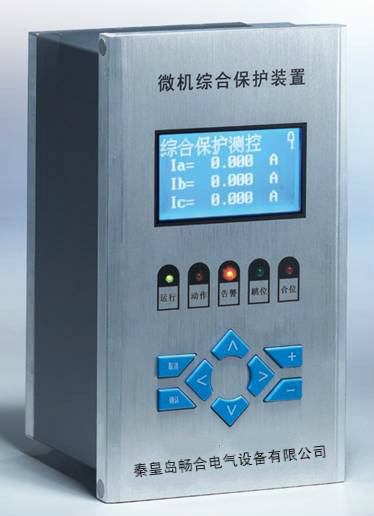

新一代數字式保護測控裝置適用于110kV以下各電壓等級的間隔單元的保護測控，具備完善的保護、測量、控制、備用電源自投及通信監視功能，為變電站、發電廠、高低壓配電及廠用電系統的保護與控制提供了完整的解決方案，可有力地保障高低壓電網及廠用電系統的安全穩定運行。可以和其它保護、自動化設備一起,通過通信接口組成自動化系統。全部裝置均可組屏集中安裝，也可就地安裝于高低壓開關柜。
具體功能型號劃分：
|
名稱 |
綜合保護測控裝置 |
電動機保護測控裝置 |
備用電源自投裝置 |
電壓并列/切換裝置 |
|
應用范圍 |
線路保護、出線保護,饋線保護,變壓器測控保護、所用變保護,變壓器后備保護、母聯保護、電容器保護。 |
電動機保護測控 |
雙進線、雙母聯備投，橋備自投 |
雙母線、主變低壓側雙分支PT電壓并列/切換 |
裝置特點
- 采用全密封式結構，具有良好的抗震、防塵性能
- 小型化設計，體積小，重量輕，外形美觀，安裝方便
- 采用獨特的可靠性設計，無可調元件，裝置穩定性好，抗干擾性強
- 全漢化液晶顯示，人機界面清晰易懂，操作整定極為方便
- 裝置供電電源為交直流兩用、裝置操作電源為DC220V，如需DC110V，AC110V，AC220V需訂貨時注明。
- 具有RS485總線串行通信口，并集成了MODBUS標準通信規約
- 具有事件順序記錄功能，可記錄150條事件，數據掉電不丟失
- 具備完善的自檢功能，完整的異常記錄、事件記錄、操作記錄，所有信息掉電保持
- 外形小巧精細、結構合理，采用高等級、高品質的元器件及多層板技術和SMT工藝，使產品具有很高的電氣性能
- 內部集成零序電流（電壓）合成算法可外加零序PT（CT）也可不外加零序CT（PT），實現零序過流電壓保護。
- 采用精密合成算法，可通過按鍵MENU操作來實現V-V接法和Y型接法通用。
- 具有完整的斷路器操作回路
- 超低功耗
符合標準
GB6162-85 《靜態繼電器及保護裝置的電氣干擾試驗》
GB7261-87 《繼電器及繼電保護裝置基本試驗方法》
GB2887-89 《計算機站場地技術條件》
GB 14258-93 《繼電保護和安全自動化裝置技術規程》
GB 50062-92 《電力裝置的繼電保護和自動化裝置設計規范》
DL/T 527-2002 《靜態繼電保護裝置逆變電源技術》
IE870-5-103 《繼電保護信息接口標準》
GB /T15145-94 《微機線路保護裝置通用技術條件》
GB/T16435.1-1996《遠動設備及系統和接口（電氣特征）》
GB /T17626.2 《靜電放電抗擾度試驗》
GB /T17626.3 《射頻電磁場輻射抗擾度試驗》
GB/T17626.4 《電快速瞬變脈沖群抗擾度試驗》
GB/T17626.5 《浪涌沖擊抗擾度試驗》
GB /T17626.6 《射頻場感應的傳導騷擾抗擾度試驗》
GB/T17626.8 《工頻磁場抗擾度試驗》
GB /T17626-1998《電磁兼容試驗和測量技術》
GB/T14537-1993 《量度繼電器和保護裝置的沖擊與碰撞試驗》
電動機保護測控裝置
1．功能
|
功能 |
系列 |
電動機保護測控裝置 |
|
|
名稱 |
電動機保護測控裝置 |
|
應用范圍 |
電動機 |
|
|
保護功能 |
啟動時間過長保護 |
√ |
|
兩段式定時限相間過流 |
√ |
|
|
兩段式負序過流（II段可為定時限或反時限） |
√ |
|
|
過負荷保護 |
√ |
|
|
零序過流報警/跳閘 |
√ |
|
|
過電壓保護 |
√ |
|
|
低電壓保護 |
√ |
|
|
零序過壓保護 |
√ |
|
|
非電量工藝保護（3路） |
√ |
|
|
PT斷線保護 |
√ |
|
|
數據采集 |
電流 |
√ |
|
電壓 |
√ |
|
|
有功、無功 |
√ |
|
|
功率因數、頻率 |
√ |
|
|
8路遙信量 |
√ |
|
| 事件記錄 |
保護事件 |
√ |
|
告警事件 |
√ |
|
|
遙信變位事件 |
√ |
|
|
操作記錄事件 |
√ |
|
|
事件SOE |
√ |
|
|
事故變位次數統計 |
√ |
|
| 控制功能 |
就地/遠方分、合閘 |
√ |
|
遠方保護投/退 |
√ |
|
| 通訊功能 |
RS485 |
√ |
|
通訊規約MODBUS |
√ |
|
序號 |
名稱 |
整定范圍
|
步長 |
備注 |
|
| 1 | 電動機啟動保護 | 電動機額定電流值 | 0.5～99.99 A | 0.01 A |
|
| 2 | 電動機啟動時間 | 0～99.99S | 0.1 S |
|
|
| 3 | 電動機啟動次數 |
1～2 |
1 |
|
|
| 4 | 相間定時限過流保護 | 相間Ⅰ段保護投退控制 | 0:退出, 1:投入 | ||
| 5 | 相間Ⅰ段電流定值 | 0.5～99.99A | 0.01A |
|
|
| 6 | 相間Ⅰ段延時定值 | 0～10.00S | 0.01S |
|
|
| 7 | 相間Ⅱ段保護投退控制 | 0:退出, 1:投入 | |||
| 8 | 相間Ⅱ段電流定值 | 0.5～99.99A | 0.01A |
|
|
| 9 | 相間Ⅱ段延時定值 | 0～10.00S | 0.01S |
|
|
| 10 | PT斷線檢測投退控制 | 0～1 | 1 |
|
|
| 11 | 負序過流保護 | 負序Ⅰ段保護投退控制 | 0:退出, 1:投入 | ||
| 12 | 負序Ⅰ段電流定值 | 0.5～99.99A | 0.01A |
|
|
| 13 | 負序Ⅰ段延時定值 | 0～99.99S | 0.01S |
|
|
| 14 | 負序Ⅱ段保護投退控制 | 0:退出, 1：跳閘，2：告警 | |||
| 15 | 負序Ⅱ段電流定值 | 0.5～99.99A | 0.01A |
|
|
| 16 | 負序Ⅱ段延時定值 | 0～99.99S | 0.01S |
|
|
| 17 | 負序Ⅱ段反時限控制 | 0:退出, 1:一般 2:非常 3:極端 | |||
| 18 | 過負荷保護 | 過負荷保護投退控制 | 0:退出, 1：告警, 2：跳閘 | ||
| 19 | 過負荷電流定值 | 0.5～99.99A | 0.01A | 實際值=設定值X10 S | |
| 20 | 過負荷延時定值 | 0～99.99S | 0.1S | ||
| 21 | 零序過流保護 | 零序電流保護投退控制 | 0:退出， 1：告警，2：跳閘 | ||
| 22 | 零序電流定值 | 0.1～6.00A | 0.01A |
|
|
| 23 | 零序延時定值 | 0～99.99S | 0.01S |
|
|
| 24 | 過電壓保護 | 保護投退控制 | 0:退出， 1：告警，2：跳閘 | ||
| 25 | 電壓定值 | 20～150V | 0.1V |
|
|
| 26 | 延時定值 | 0～99.99S | 0.01S |
|
|
| 27 | 低電壓保護 | 保護投退控制 | 0:退出, 1:失壓保護,2:經電流閉鎖低電壓保護 3:純低電壓保護 | ||
| 28 | 電壓定值 | 0～100.0V | 0.1 V |
|
|
| 29 | 延時定值 | 0～99.99S | 0.01S |
|
|
| 30 | 低電壓電流閉鎖定值 | 0～10.00A | 0.01A |
|
|
| 31 | 零序過壓保護 | 投退控制 | 0:退出， 1：告警，2：跳閘 | ||
| 32 | 電壓定值 | 0.1～200V | 0.1V |
|
|
| 33 | 延時定值 | 0～99.99S | 0.01S |
|
|
| 34 | 非電量保護 | 非電量1保護控制 | 0:退出, 1：跳閘，2：告警 | ||
| 35 | 非電量1延時定值 | 0～99.99S | 0.01S |
|
|
| 36 | 非電量2保護控制 | 0:退出, 1：跳閘，2：告警 | |||
| 37 | 非電量2延時定值 | 0～99.99S | 0.01S |
|
|
| 38 | 非電量3保護控制 | 0:退出, 1：跳閘，2：告警 | |||
| 39 | 非電量3延時定值 | 0～99.99S | 0.01S |
|
|
|
序號 |
名稱 |
符號 |
范圍 |
步長 |
缺省值 |
|
| 1 |
裝置級管理 |
裝置通訊地址 |
1～99 |
1 | 1 | |
| 2 |
裝置操作口令 |
0～99 |
1 | 99 | ||
|
3 |
波特率 |
RS485波特率設置 |
0～65535 |
1 |
注1 |
|
| 4 |
|
開入遙信確認時間 |
5～999ms |
1ms |
10ms |
|
| 5 |
開關延時 |
遙跳保持時間 |
5～999ms |
1ms |
100ms |
|
| 6 |
遙合保持時間 |
5～999ms |
1ms |
120ms |
||
| 7 |
交流量額定值 |
CT一次電流額定值 |
0～4000A |
1A |
注2 |
|
| 8 |
PT一次電流額定值 |
0～40KV |
0.1 |
KV |
||
| 9 |
系統控制 |
系統控制字 |
0000～FFFF |
1 |
注3 |
|
電動機保護測控裝置背板圖
電動機保護測控裝置接線示意圖
|
地 址：十進制 |
定 值 |
倍 率 |
| 100 |
電動機額定電流定值 |
100 |
| 102 |
電動機啟動時間定值 |
100 |
| 104 |
電動機啟動次數定值 |
1 |
| 106 |
相間過流Ⅰ段保護投退控制 |
1 |
| 108 |
相間過流Ⅰ段電流定值 |
100 |
| 110 | 相間過流Ⅰ段延時定值 | 100 |
| 112 |
相間過流Ⅱ段保護投退控制 |
1 |
| 114 |
相間過流Ⅱ段電流定值 |
100 |
| 116 |
相間過流Ⅱ段延時定值 |
100 |
| 118 |
PT斷線檢測投退控制 |
1 |
| 120 |
相間負序過流保護Ⅰ段投退控制 |
1 |
| 122 |
相間負序過流保護Ⅰ段電流定值 |
100 |
| 124 |
相間負序過流保護Ⅰ段延時定值 |
100 |
| 126 |
相間負序過流保護Ⅱ段投退控制 |
1 |
| 128 |
相間負序過流保護Ⅱ段電流定值 |
100 |
| 130 |
相間負序過流保護Ⅱ段延時定值 |
100 |
| 132 |
相間負序過流保護Ⅱ段反時限控制 |
1 |
| 134 |
過負荷保護投退控制 |
1 |
| 136 |
過負荷電流定值 |
100 |
| 138 |
過負荷延時定值 |
100 |
| 140 | 零序告警或跳閘投退控制 | 1 |
| 142 |
零序電流定值 |
100 |
| 144 |
零序延時定值 |
100 |
| 146 |
過電壓保護告警或跳閘投退控制 |
1 |
| 148 |
過電壓線電壓定值 |
10 |
| 150 |
過電壓延時定值 |
100 |
| 152 |
低電壓保護投退控制 |
1 |
| 154 |
低電壓線電壓定值 |
10 |
| 156 |
低電壓保護延時定值 |
100 |
| 158 |
低電壓電流閉鎖定值 |
100 |
| 160 |
零序過壓告警或跳閘投退控制 |
1 |
| 162 |
零序過壓保護電壓定值 |
10 |
| 164 |
零序過壓保護延時定值 |
100 |
| 166 |
非電量1跳閘或告警投退控制 |
1 |
| 168 |
非電量1延時定值 |
100 |
| 170 |
非電量2跳閘或告警投退控制 |
1 |
| 172 |
非電量2延時定值 |
100 |
| 174 |
非電量3跳閘或告警投退控制 |
1 |
| 176 |
非電量3延時定值 |
100 |
|
地 址：十進制 |
壓 板 |
|
0300 |
相間過流保護 |
|
0301 |
負序過流保護 |
|
0302 |
過負荷保護 |
|
0303 |
零序過流保護 |
|
0304 |
過電壓保護 |
|
0305 |
低電壓保護 |
|
0306 |
零序過壓保護 |
|
0307 |
非電量1 |
|
0308 |
非電量2 |
|
0309 |
非電量3 |
|
序 號 |
保護事件列表 |
|
0 |
裝置整組起動 |
|
1 |
電動機啟動時間過長 |
|
2 |
I段相間過流保護動作 |
|
3 |
II段相間過流保護動作 |
|
4 |
負序過流 I段保護動作 |
|
5 |
負序過流II段保護動作 |
|
6 |
負序II段反時限保護動作 |
|
7 |
過負荷保護動作 |
|
8 |
零序過流保護動作 |
|
9 |
過電壓保護動作 |
|
10 |
低電壓保護動作 |
|
11 |
零序電壓保護動作 |
|
12 |
非電量1保護動作 |
|
13 |
非電量2保護動作 |
|
14 |
非電量3保護動作 |
